Διανομέας πίεσης μετρητή τάσεων
● Υψηλή ακρίβεια μέτρησης.
● Κατάλληλο για μετρήσεις μέσης και υψηλής πίεσης.
● Αντιδιαβρωτικά, αντι-κρούσεις.
● Η θύρα πίεσης είναι το διάφραγμα κοιλότητας ή διαφράγματος.
Διανομέας πίεσης μετρητή τάσεων
Περιγραφή
Με βάση την τεχνολογία μετρητών τάσεων, ο μετατροπέας πίεσης μετρητή τάσης UPC7 χρησιμοποιεί ως όργανα ανίχνευσης τα όργανα καταπόνησης. Οι μετρητές τάσης σχηματίζουν μια γέφυρα Wheatstone στο πίσω μέρος του διαφράγματος για να ανιχνεύσουν την παραμόρφωση του διαφράγματος, η παραμόρφωση αυτή προκύπτει από την πίεση που επενεργεί κατακόρυφα στο διάφραγμα. Καθώς τα μεγέθη των μετρητών τάσης είναι πολύ μικρά και μπορούν να σχεδιαστούν με πολλούς διαφορετικούς τύπους για να ταιριάζουν σε διαφορετικές καταστάσεις, επομένως η εφαρμογή του πομπού πίεσης μετρητή στέλεχος UPC7 είναι πολύ μεγάλη αυτές τις μέρες.
Ο αισθητήρας πίεσης μετρητή τάσης UPC7 χρησιμοποιείται κυρίως για τη μέτρηση της στατικής ή δυναμικής πίεσης του μέσου ροής, όπως για παράδειγμα η εισαγωγή ή εξαγωγή του εξοπλισμού του αγωγού ισχύος ή η πίεση του υγρού, η πίεση του αγωγού της εσωτερικής καύσης κ.ο.κ.

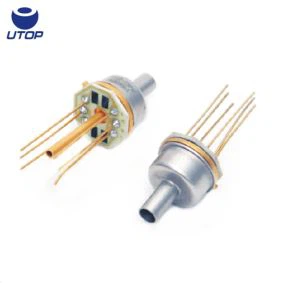

Εικόνες
Χαρακτηριστικά
● Υψηλή ακρίβεια μέτρησης
● Κατάλληλο για μεσαία και υψηλή πίεση μέτρηση
● Αντιδιαβρωτικά, αντι-κρούσεις
● Η θύρα πίεσης είναι το διάφραγμα κοιλότητας ή διαφράγματος
ΠΡΟΔΙΑΓΡΑΦΕΣ
| μέσου πίεσης | αέριο ή υγρό συμβατό με ανοξείδωτο χάλυβα |
| εύρος πίεσης | 0 ~ 10bar ... 6000bar |
| πίεση υπερφόρτωσης | 150% FS |
| σήμα εξόδου | 1,5mV / V (stansard), 2mV / V |
| ακρίβεια | 0,25% FS, 0,5% FS (πρότυπο) |
| μηδενική ισορροπία | <± 2%=""> |
| μακροπρόθεσμη σταθερότητα | <0,2% fs=""> |
| πρότεινε τάση τροφοδοσίας | 5VDC ~ 12VDC |
| Μέγιστη. τάση τροφοδοσίας | 18VDC |
| αντισταθμισμένη περιοχή θερμοκρασίας | -10 ~ +60 ℃ |
| εύρος θερμοκρασίας λειτουργίας | -20 ~ + 100 ℃ |
| συντελεστή θερμοκρασίας μηδέν | 0,2% FS / 10 ℃ |
| συντελεστής θερμοκρασίας του εύρους | 0,2% FS / 10 ℃ |
| αντίσταση εισόδου | 380 ± 5Ω, 1000 ± 5Ω |
| αντίσταση εξόδου | 350 ± 5Ω, 1000 ± 5Ω |
| αντίσταση μόνωσης | 100MΩ @ 50VDC |
| διαδικασία σύνδεσης | G1 / 4 ή άλλα |
| ηλεκτρική σύνδεση | Καλώδια PVC 3 m |
| υλικό βρεγμένου μέρους | 17-4PH |
| υλικό στέγασης | 1Cr18Ni9Ti |
